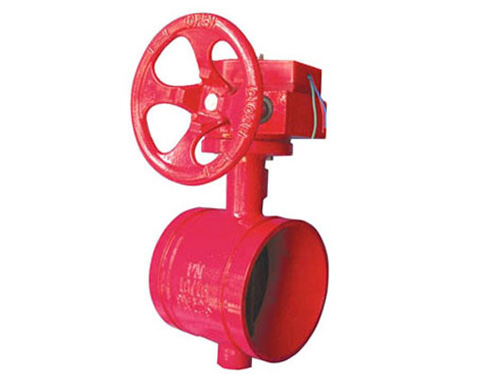

XD381X涡轮沟槽信号蝶阀采用蜗轮、蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通"“断"电信号，显示蝶阀的启闭状态。涡轮沟槽信号蝶阀具有安装迅速、简易可靠、重量轻、操作灵活、维修方便等到优点。

沟槽信号蝶阀使用注意事项：
1、沟槽信号蝶阀可以安装在空间任意位置管路上。
2、本蝶阀的安装位置应保证使用、维修和更换的方便。
3、信号沟槽蝶阀安装时可以不考虑管路介质流动的方向，即允许双向流动。
4、蝶阀安装前应存放在室内干燥处，阀板微开4°～5°。
涡轮沟槽信号蝶阀的特点
1、小型轻便，容易拆装及维修，并可有任意位置安装。
2、结构简单，紧凑，90°回转启闭迅速。
3、操作扭矩小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、启闭试验次数多达数万次，寿命长。
6、达到完全密封，气体试验泄漏为零。
广泛应用于输送流体管道的给饮用水、消防、空调、燃气、石油、暖气、管道、排水、化工、水处理、市政、造船等管道工程作为控制流体作用。
它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的安卓与维修因为它的快捷更便于施工者快速的调试。
适用温度： 80 ℃
公称通径：65-200 mm（更大需定做）
连接形式：速接管件
压力范围：16 Mpa
适用介质： 水,油
主体材料：球磨铸铁
对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。
涡轮沟槽蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，涡轮厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
